De werking van geothermie

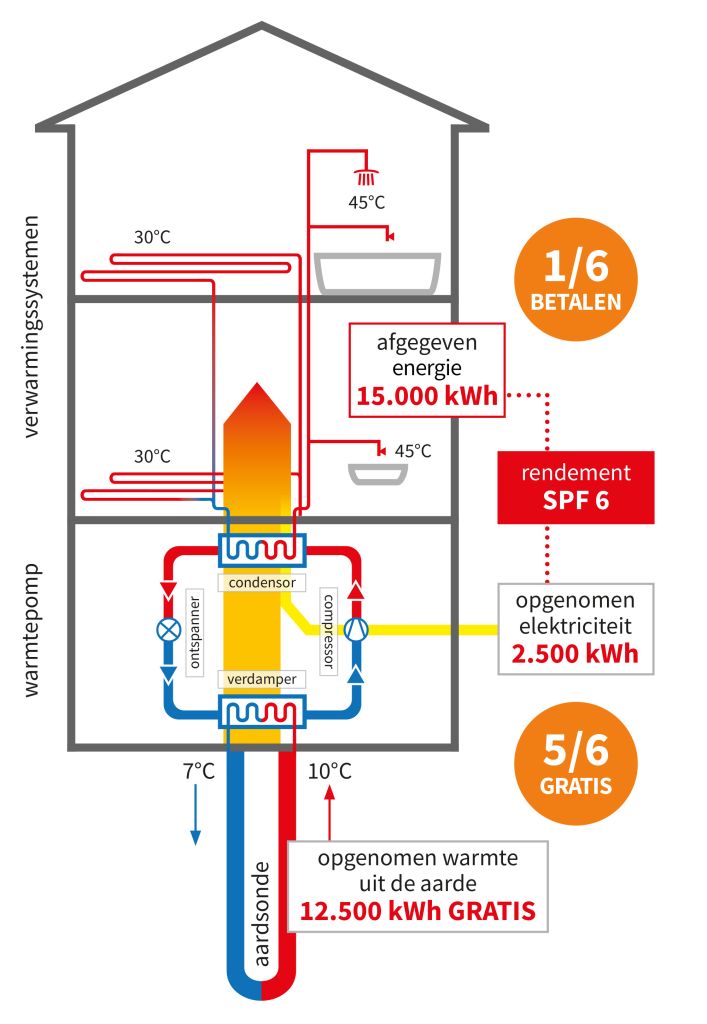

Verwarmen met geothermie
Beweeg over de cijfers en ontdek de verwarmingscyclus van een geothermische warmtepomp.
De temperatuur van de aarde is ongeveer 10° C. Het water in de buizen neemt de temperatuur van de aarde aan, zijnde 10° C. De aardsondes zijn onderling verbonden en komen via 2 hoofdsondes via de wachtbuizen de woning binnen tot aan de warmtepomp. De sondes van de grondboringen vormen dus een gesloten circuit.
In de “verdamper” passeert water van 10° C een koelvloeistof. Deze koelvloeistof verdampt reeds bij -25° C en onttrekt dus de warmte aan het binnenkomende water. Hierdoor verandert de koelvloeistof van een vloeibare toestand naar een gasvormige toestand.
De damp van de koelvloeistof wordt door de compressor in de warmtepomp onder hoge druk samengeperst, wat de temperatuur ervan doet stijgen (tot wel 70°C).
Het gas heeft zijn warmte afgegeven en krijgt nu terug ruimte in de ontspanner. Hierdoor neemt het koelgas zijn oorspronkelijke vloeibare vorm terug aan. De vloeistof is terug afgekoeld tot +/-7°C.
Het bekomen gas verwarmt het gesloten circuit van de vloerverwarming tot +/-30°C, of levert warmte af aan de boiler tot +/-55°C.

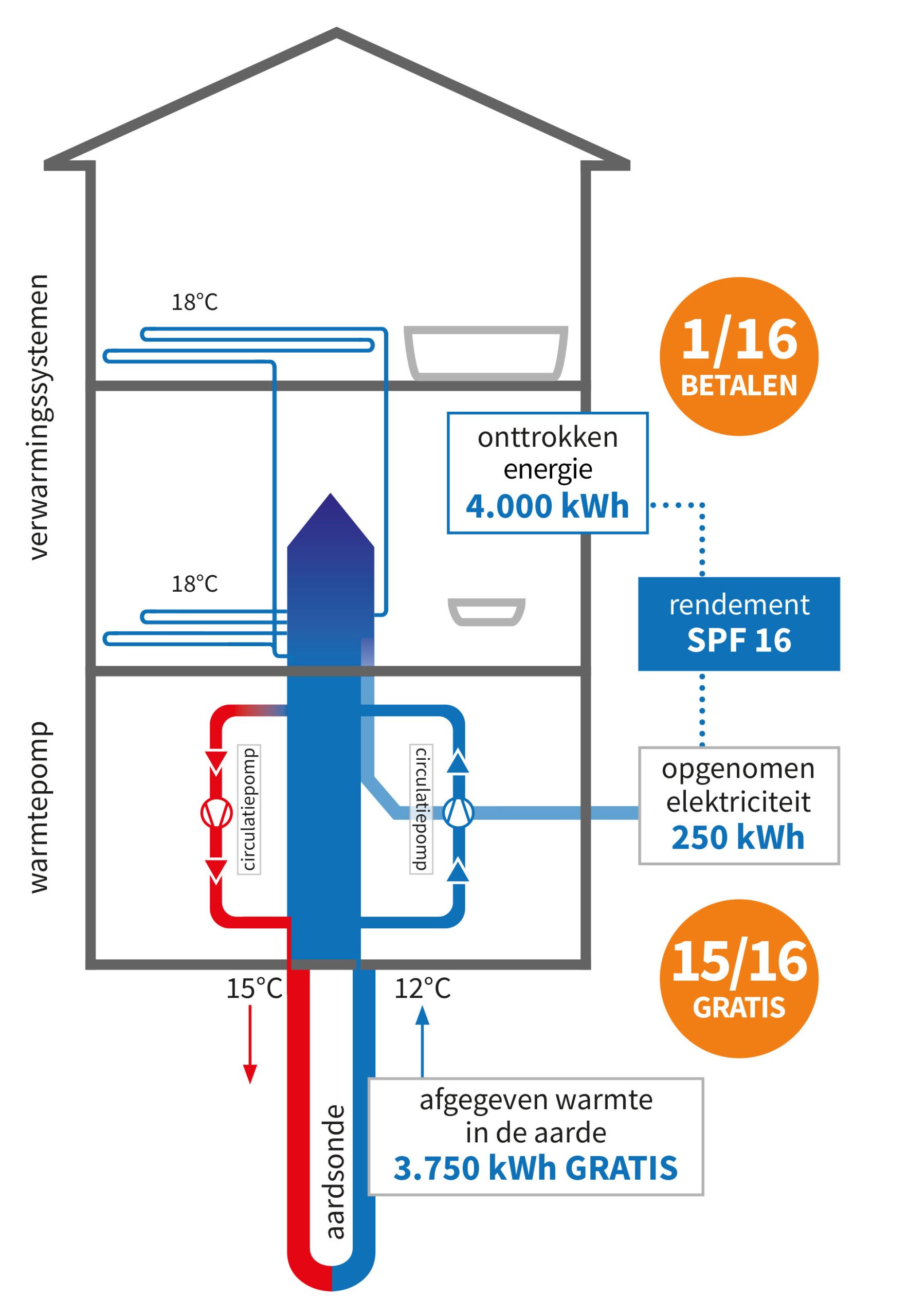

Koelen met geothermie
Beweeg over de cijfers en ontdek hoe een geothermische warmtepomp zeer efficiënt kan koelen.
In de zomer wordt de bodem via koeling opgewarmd met de warmte uit de woning. Daarom zal de bodemtemperatuur in de zomer iets hoger zijn, nl.12°C à 14°C. Het water uit de aardsondes komt de warmtepomp binnen en wordt in contact gebracht met het circuit van de vloerkoeling.
Het koudere water uit de aardsondes (12°C) zal de vloerverwarming afkoelen, en zelf warmte van de woning opnemen. Hierdoor zal het water in de aardsondes met een temperatuur van +/-15°C terug de bodem in gaan. De warmte afgegeven door de woning wordt opgeslaan in de bodem en kan in de winter hergebruikt worden ter opwarmen van de woning. De bodem wordt als het ware als warmtebatterij gebruikt: hoe meer er gekoeld wordt in de zomer, hoe lager de energiefactuur in de winter.
De temperatuur in de woning is hoger in de zomer waardoor het water in de vloerverwarmingsbuizen deze warmte opneemt. Via de circulatiepomp komt dit warmere water in de vloerverwarmingsbuizen in contact met het koudere water (+/-12°C) uit de aardsondes. Hierdoor koelt het water in de vloerverwarmingsbuizen af tot rond de 16°C à 18°C, wat de woning op een natuurlijke manier afkoelt, dit noemt men passieve koeling – de compressor wordt voor dit proces dus niet gebruikt.
Meer dan 80% hernieuwbare energie gratis uit de bodem!
Geothermie is zowel toepasbaar in nieuwbouw als renovaties en zorgt voor een drastische verlaging van het energieverbruik, zonder in te boeten aan comfort. Het systeem werkt efficiënt met vloerverwarming waarbij de aanvoertemperatuur slechts +/-30°C is, wat comfortabel en gunstig is voor de gezondheid.
Zeker en toekomstgericht
In tegenstelling tot fossiele brandstoffen is de aarde een onuitputtelijke bron van warmte. Dit maakt geothermie een betrouwbare en duurzame oplossing voor de toekomst.
Sanitair warm water, verwarming & koeling in één systeem
Naast het verwarmen & koelen van de woning kan de geothermische warmtepomp ook sanitair warm water leveren via de boiler.
